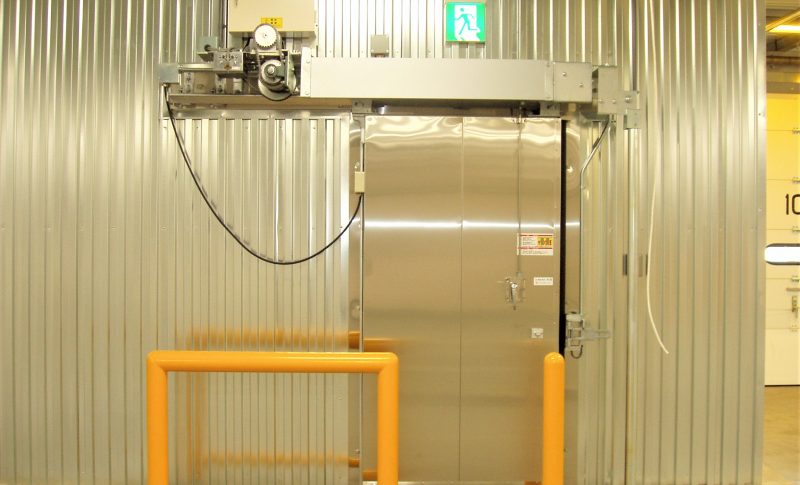

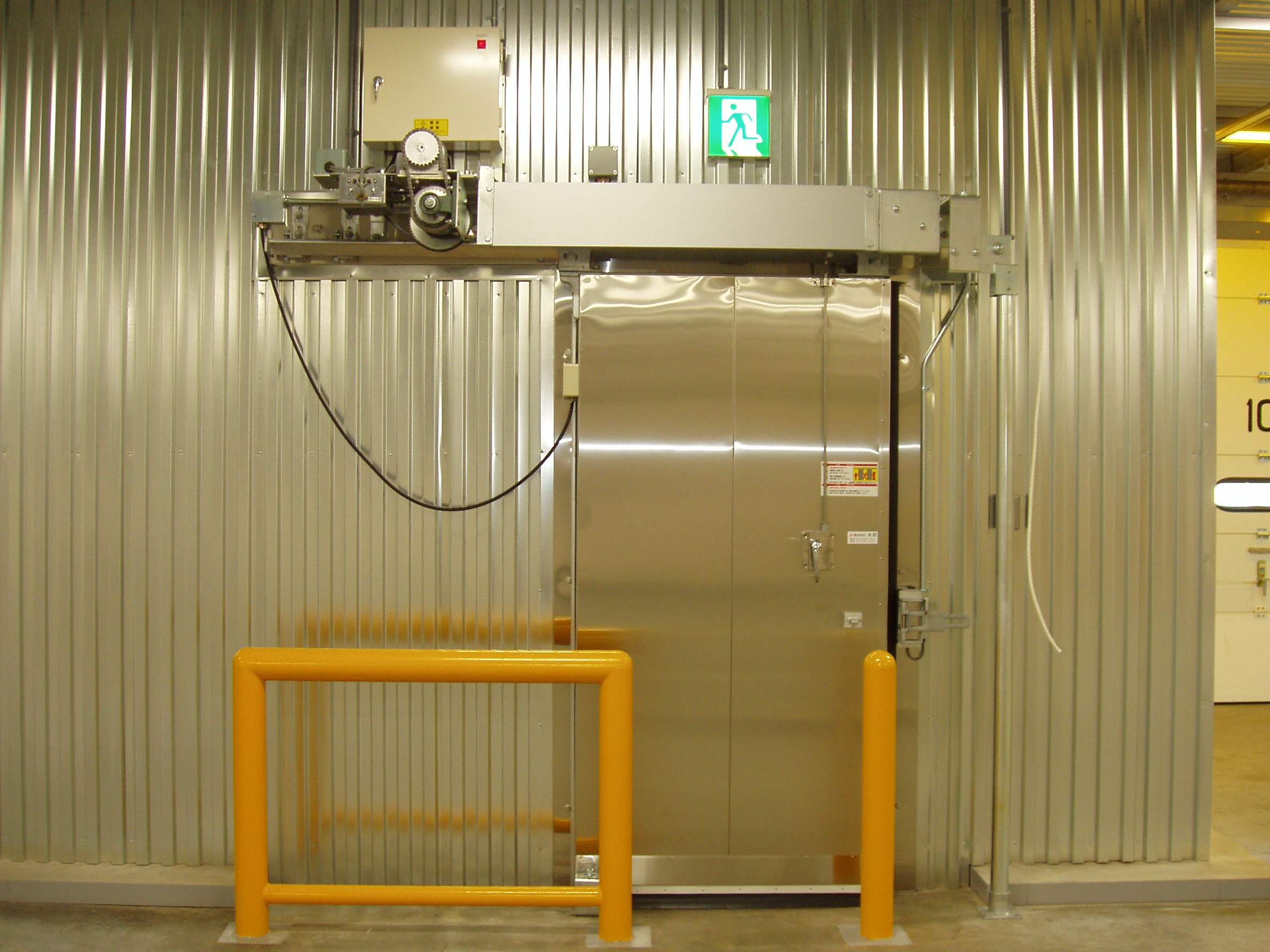

VL型 電動・手動式 片引き スライディング防熱扉【防火対応仕様】

防火対応型防熱扉について(片引き)

■構造

防火区画において、防火扉の機能を満たした防熱扉です。表面材は両面鋼板を使用し、パッキン廻りには加熱により膨張する加熱発泡膨張剤(2時間耐火認定品)を使用することで、火災時の隙間からの火をシャットアウトする構造になっております。

■開閉機能

火災報知信号や煙感知信号との連動によりただちに閉まります。また停電時はスプリングによる自閉システムとなっております。復旧後はすぐに通常の防熱扉としてお使い頂けます。

仕様

モーター
0.4KW = 4P、3相200V、ブレーキ付モーター
減速機
減速比 1:50 トルク
ヒーター
100V・漏電ブレーカー並サーモスタット付
操作電圧
24V・トラベルスイッチ、鍵スイッチ、テープスイッチ、開閉スイッチ(引紐式)
金具
駆動ケース・レール=亜鉛メッキ仕上げ、手動切替ハンドル、ロッド、貫通シャフト、鍵プレート=ステンレス製、その他金具=マレーブル可鍛鋳鉄・亜鉛メッキ仕上げ
パッキン
化粧枠パッキン、テープスイッチカバーゴム=押出成形型(耐寒、耐油、耐オゾン性)
骨組み材
化粧枠=45t・袖版=30t・扉材=米松乾燥引立て材
仕上げ材
ステンレス、各鋼板、その他
防熱材
高圧ポリウレタン注入発砲・100t、125t、150t
安全装置
扉召合部=テープスイッチ逆転装置、手動切替え装置・鍵スイッチ、並びに裏側非常脱出解除装置
オプション
扉作動警報ブザー、扉半開装置、自動閉装置、各種光線スイッチ、駆動ケースヒーターカバー(駆動部周囲温度−10℃以下の場合)
ドア幅
最大寸法 W=2500 H=4000(使用環境により制限があります)
